Serie PULSE 300

Serie PULSE 300

Todo lo que hemos aprendido,
integrado en un solo operador.

Contactar ventas

Nuestro operador insignia para puertas comerciales

La serie PULSE 300 recoge más de una década de comentarios de los usuarios de nuestras generaciones anteriores de operadores comerciales. Estos operadores de CC de accionamiento directo están repletos de funciones y opciones programables, sin dejar de ser fáciles de instalar, utilizar y mantener. Rápida, potente y silenciosa, la serie PULSE 300 está diseñada para un servicio continuo ilimitado, sin necesidad de periodos de enfriamiento, y se recomienda para puertas comerciales e industriales equilibradas de gran tamaño y alto ciclo de hasta 1.595 libras^* / 500 ft². *Basado en las capacidades de los tambores de puertas seccionales equilibradas de elevación vertical.

Contactar ventas

Características

Motores de CC de 90 V de alta potencia

Utilizamos motores de CC de 90 V con potencias nominales que varían desde 1/2 HP hasta 1 HP, combinados con cajas de engranajes disponibles en múltiples tamaños y relaciones para garantizar una fuerza y velocidad óptimas para sus aplicaciones comerciales.

Más información

Motores de CC de 90 V de alta potencia

Motores de CC de 90 V de alta potencia

Utilizamos motores de CC de 90 V con potencias nominales que varían desde 1/2 HP hasta 1 HP, combinados con cajas de engranajes disponibles en múltiples tamaños y relaciones para garantizar una fuerza y velocidad óptimas para sus aplicaciones comerciales.

Más información

Funcionamiento en servicio continuo ilimitado

El motor de CC de accionamiento directo de 90 V que equipa el PULSE 300 está diseñado para funcionar durante toda la jornada. Gracias a su servicio continuo ilimitado, el PULSE 300 nunca se toma un descanso. Mientras que otros fabricantes solo ofrecen un servicio prolongado como mejora opcional o en sus modelos de gama alta, en todos los operadores PULSE 300 el servicio continuo ilimitado viene de serie.

Funcionamiento en servicio continuo ilimitado

Funcionamiento en servicio continuo ilimitado

El motor de CC de accionamiento directo de 90 V que equipa el PULSE 300 está diseñado para funcionar durante toda la jornada. Gracias a su servicio continuo ilimitado, el PULSE 300 nunca se toma un descanso. Mientras que otros fabricantes solo ofrecen un servicio prolongado como mejora opcional o en sus modelos de gama alta, en todos los operadores PULSE 300 el servicio continuo ilimitado viene de serie.

Selección de tipo de puerta

En este operador, seleccione entre puerta seccional y puerta enrollable de acero. Para puertas seccionales, la configuración predeterminada de fábrica le permite continuar sin ingresar datos adicionales, mientras que para instalaciones de puertas enrollables de acero, debe especificar el diámetro mínimo y máximo del rollo. Configurar esta selección correctamente garantiza velocidades de apertura y cierre constantes durante todo el ciclo de la puerta.

Selección de tipo de puerta

Selección de tipo de puerta

En este operador, seleccione entre puerta seccional y puerta enrollable de acero. Para puertas seccionales, la configuración predeterminada de fábrica le permite continuar sin ingresar datos adicionales, mientras que para instalaciones de puertas enrollables de acero, debe especificar el diámetro mínimo y máximo del rollo. Configurar esta selección correctamente garantiza velocidades de apertura y cierre constantes durante todo el ciclo de la puerta.

Batería de respaldo de 24 V integrada

En caso de un corte de energía, las baterías de 9 Ah incluidas se hacen cargo para continuar con el funcionamiento de la puerta. La puerta funcionará normalmente, pero más lentamente, hasta que se restablezca la energía o las baterías tengan poca energía. Cuando la energía es baja, la función normal de la puerta se interrumpe para conservar la vida útil de la batería, y la puerta permanece en la posición preseleccionada de "Last Cycle" (Último ciclo), funcionando solo a través de los botones del panel con protocolos de presionar y mantener iniciados. Un cargador de goteo incorporado garantiza que las baterías estén siempre cargadas y listas. Si las baterías se agotan por completo o se pierden, se proporciona un enchufe de cigüeñal para respaldo mecánico.

Nota: No se requiere polipasto de cadena con la batería de respaldo integrada, aunque se puede añadir un polipasto de cadena como opción si desea contar con un accionamiento manual de emergencia.

Batería de respaldo de 24 V integrada

Batería de respaldo de 24 V integrada

En caso de un corte de energía, las baterías de 9 Ah incluidas se hacen cargo para continuar con el funcionamiento de la puerta. La puerta funcionará normalmente, pero más lentamente, hasta que se restablezca la energía o las baterías tengan poca energía. Cuando la energía es baja, la función normal de la puerta se interrumpe para conservar la vida útil de la batería, y la puerta permanece en la posición preseleccionada de "Last Cycle" (Último ciclo), funcionando solo a través de los botones del panel con protocolos de presionar y mantener iniciados. Un cargador de goteo incorporado garantiza que las baterías estén siempre cargadas y listas. Si las baterías se agotan por completo o se pierden, se proporciona un enchufe de cigüeñal para respaldo mecánico.

Nota: No se requiere polipasto de cadena con la batería de respaldo integrada, aunque se puede añadir un polipasto de cadena como opción si desea contar con un accionamiento manual de emergencia.

Arranque y parada suaves ajustables

Esta característica ofrece una aceleración y desaceleración suave y controlada de la puerta, y ayuda a prolongar la vida útil de sus partes mecánicas. También ayuda en la prevención del lanzamiento del cable. La distancia tanto de la aceleración como de la desaceleración se puede programar para que coincida con los requisitos de la puerta según sea necesario.

Arranque y parada suaves ajustables

Arranque y parada suaves ajustables

Esta característica ofrece una aceleración y desaceleración suave y controlada de la puerta, y ayuda a prolongar la vida útil de sus partes mecánicas. También ayuda en la prevención del lanzamiento del cable. La distancia tanto de la aceleración como de la desaceleración se puede programar para que coincida con los requisitos de la puerta según sea necesario.

Velocidades de apertura y cierre programables

Los operadores de puertas PULSE 300 están diseñados para alcanzar velocidades de apertura de hasta 24"/s y velocidades de cierre de hasta 16"/s, sin embargo, se pueden ajustar para adaptarse mejor a la aplicación. La configuración simple del menú permite seleccionar velocidades de 1 (más lenta) a 5 (más rápida).

Velocidades de apertura y cierre programables

Velocidades de apertura y cierre programables

Los operadores de puertas PULSE 300 están diseñados para alcanzar velocidades de apertura de hasta 24"/s y velocidades de cierre de hasta 16"/s, sin embargo, se pueden ajustar para adaptarse mejor a la aplicación. La configuración simple del menú permite seleccionar velocidades de 1 (más lenta) a 5 (más rápida).

Monitoreo inteligente de fuerza

Si la puerta golpea una obstrucción o se atasca, el sistema detectará el cambio de fuerza y detendrá la operación de apertura o invertirá la operación de cierre para evitar daños mayores. Esta característica integrada prácticamente elimina la necesidad de bordes de seguridad de terceros.

Vea la rapidez con la que el monitoreo inteligente de fuerza reacciona de forma instantánea en la demostración en video de nuestro blog.

Monitoreo inteligente de fuerza

Monitoreo inteligente de fuerza

Si la puerta golpea una obstrucción o se atasca, el sistema detectará el cambio de fuerza y detendrá la operación de apertura o invertirá la operación de cierre para evitar daños mayores. Esta característica integrada prácticamente elimina la necesidad de bordes de seguridad de terceros.

Vea la rapidez con la que el monitoreo inteligente de fuerza reacciona de forma instantánea en la demostración en video de nuestro blog.

Panel de control LCD a nivel del suelo

El PULSE 300 se maneja desde un amplio panel de control situado a nivel del suelo y alojado en una caja NEMA 4. La mayoría de las conexiones de cableado pueden realizarse desde el suelo, lo que hace que la instalación, la programación y el diagnóstico de averías sean mucho más cómodos. La gran pantalla LCD utiliza un lenguaje claro e intuitivo, sin códigos abstractos que descifrar.

Panel de control LCD a nivel del suelo

Panel de control LCD a nivel del suelo

El PULSE 300 se maneja desde un amplio panel de control situado a nivel del suelo y alojado en una caja NEMA 4. La mayoría de las conexiones de cableado pueden realizarse desde el suelo, lo que hace que la instalación, la programación y el diagnóstico de averías sean mucho más cómodos. La gran pantalla LCD utiliza un lenguaje claro e intuitivo, sin códigos abstractos que descifrar.

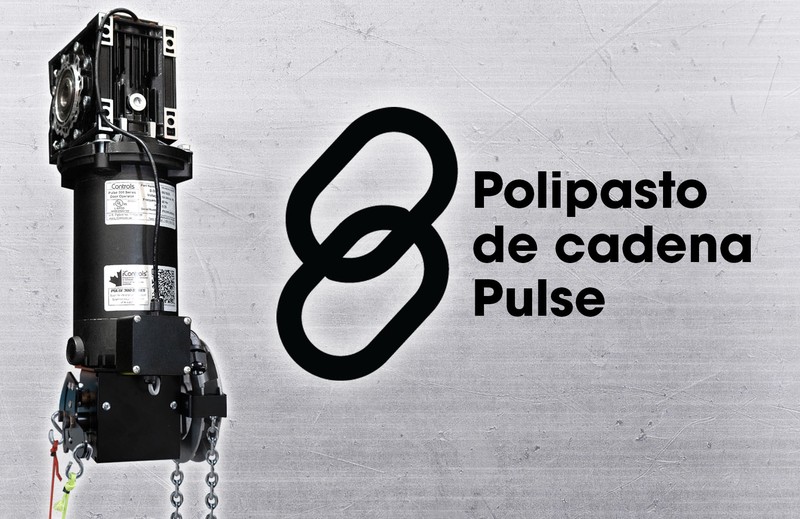

Opción de polipasto de cadena

El polipasto de cadena PULSE mejora la fiabilidad al garantizar el funcionamiento manual durante cortes de energía prolongados. Fácil de usar, se acopla con un cordón rojo y se desacopla con un cordón verde. Evita los tiempos de inactividad, protege las operaciones y ofrece tranquilidad a las empresas que necesitan un rendimiento ininterrumpido.

Se suministra una cadena de 26 pies para una puerta de elevación estándar de 12,5 pies de altura, junto con 13 pies de cuerda para acoplar y desacoplar el polipasto. Si se requiere más cadena y cuerda, se pueden pedir kits adicionales de 26 pies.

Para pedir un kit de cadena adicional o para cualquier otra adaptación personalizada, comuníquese con nosotros. Para realizar el pedido, añada el sufijo «-CH» al número de modelo del operador de puerta.

Obtenga más información en la guía de instalación del polipasto de cadena PULSE.

Opción de polipasto de cadena

Opción de polipasto de cadena

El polipasto de cadena PULSE mejora la fiabilidad al garantizar el funcionamiento manual durante cortes de energía prolongados. Fácil de usar, se acopla con un cordón rojo y se desacopla con un cordón verde. Evita los tiempos de inactividad, protege las operaciones y ofrece tranquilidad a las empresas que necesitan un rendimiento ininterrumpido.

Se suministra una cadena de 26 pies para una puerta de elevación estándar de 12,5 pies de altura, junto con 13 pies de cuerda para acoplar y desacoplar el polipasto. Si se requiere más cadena y cuerda, se pueden pedir kits adicionales de 26 pies.

Para pedir un kit de cadena adicional o para cualquier otra adaptación personalizada, comuníquese con nosotros. Para realizar el pedido, añada el sufijo «-CH» al número de modelo del operador de puerta.

Obtenga más información en la guía de instalación del polipasto de cadena PULSE.

Activación de bloqueo de puerta

Se pueden conectar fácilmente cerraduras de puertas de terceros. Una vez instalada y seleccionada, el operador activa la función de desbloqueo antes de abrir y la función de bloqueo al cierre completo. Los ajustes para esta función incluyen un retraso de movimiento de la puerta ajustable de 50 a 500 ms para garantizar una funcionalidad y un rendimiento óptimos. Compatible con la mayoría de los sistemas de bloqueo automático de 24V.

Activación de bloqueo de puerta

Activación de bloqueo de puerta

Se pueden conectar fácilmente cerraduras de puertas de terceros. Una vez instalada y seleccionada, el operador activa la función de desbloqueo antes de abrir y la función de bloqueo al cierre completo. Los ajustes para esta función incluyen un retraso de movimiento de la puerta ajustable de 50 a 500 ms para garantizar una funcionalidad y un rendimiento óptimos. Compatible con la mayoría de los sistemas de bloqueo automático de 24V.

Temporizador de cierre programable

Configure su puerta para que se cierre automáticamente después de un retraso de apertura seleccionable de 1 a 99 segundos.

Temporizador de cierre programable

Temporizador de cierre programable

Configure su puerta para que se cierre automáticamente después de un retraso de apertura seleccionable de 1 a 99 segundos.

Advertencia de cierre de puerta

Cuando el temporizador de cierre está activado, esta función activará la luz roja en su señal de tráfico antes de que se cierre la puerta. Programable de 1 a 9 segundos, utilice esta función de seguridad como una alerta temprana para sus trabajadores. Se utiliza mejor con los semáforos LED Stop & Go de iControls^®.

Advertencia de cierre de puerta

Advertencia de cierre de puerta

Cuando el temporizador de cierre está activado, esta función activará la luz roja en su señal de tráfico antes de que se cierre la puerta. Programable de 1 a 9 segundos, utilice esta función de seguridad como una alerta temprana para sus trabajadores. Se utiliza mejor con los semáforos LED Stop & Go de iControls^®.

Verificación de equilibrio de la puerta

Los abrepuertas PULSE cuentan con una opción de menú de verificación de equilibrio. Una vez seleccionada, la puerta se mueve automáticamente a través de un ciclo completo e informa en la pantalla LCD la diferencia de fuerza requerida para abrir la puerta en comparación con cerrarla. Utilice estos datos para verificar el equilibrio adecuado de la puerta sin necesidad de quitar el operador y elimine las conjeturas al equilibrar la puerta. Una puerta bien balanceada extenderá la vida útil de los resortes de la puerta y maximizará el rendimiento de la batería de respaldo.

Verificación de equilibrio de la puerta

Verificación de equilibrio de la puerta

Los abrepuertas PULSE cuentan con una opción de menú de verificación de equilibrio. Una vez seleccionada, la puerta se mueve automáticamente a través de un ciclo completo e informa en la pantalla LCD la diferencia de fuerza requerida para abrir la puerta en comparación con cerrarla. Utilice estos datos para verificar el equilibrio adecuado de la puerta sin necesidad de quitar el operador y elimine las conjeturas al equilibrar la puerta. Una puerta bien balanceada extenderá la vida útil de los resortes de la puerta y maximizará el rendimiento de la batería de respaldo.

Opción de protección contra la intemperie

iControls recomienda una actualización disponible para todas las aplicaciones resistentes a la intemperie. Los motores estándar de los operadores PULSE tienen una clasificación IP44 y podrían ser vulnerables a la entrada de agua. Además, los sensores fotoeléctricos reflectantes pueden verse afectados por la condensación en el reflector, lo que impide un funcionamiento confiable en tales condiciones.

Con el fin de garantizar un rendimiento ininterrumpido, nuestra actualización económica y resistente a la intemperie sella los puntos de entrada en la caja de conexiones del motor e incluye un sensor fotoeléctrico de barrera NEMA 4X en lugar de una fotocélula reflectante.

Para solicitar la opción de protección contra la intemperie, agregue el sufijo "-WP" al número de modelo del operador de la puerta.

Opción de protección contra la intemperie

Opción de protección contra la intemperie

iControls recomienda una actualización disponible para todas las aplicaciones resistentes a la intemperie. Los motores estándar de los operadores PULSE tienen una clasificación IP44 y podrían ser vulnerables a la entrada de agua. Además, los sensores fotoeléctricos reflectantes pueden verse afectados por la condensación en el reflector, lo que impide un funcionamiento confiable en tales condiciones.

Con el fin de garantizar un rendimiento ininterrumpido, nuestra actualización económica y resistente a la intemperie sella los puntos de entrada en la caja de conexiones del motor e incluye un sensor fotoeléctrico de barrera NEMA 4X en lugar de una fotocélula reflectante.

Para solicitar la opción de protección contra la intemperie, agregue el sufijo "-WP" al número de modelo del operador de la puerta.

Codificador confiable y preciso

Montado en la parte superior de la caja de engranajes, el codificador permite una configuración de límites fácil e infalible, así como un montaje sencillo del operador en el lado izquierdo o derecho. También facilita funciones avanzadas de la puerta, como el arranque y parada suaves, los límites de apertura duales y la supervisión del movimiento: si la puerta deja de moverse durante su ciclo, el codificador detecta la falta de movimiento y detiene el funcionamiento para evitar daños adicionales al operador y/o a la puerta. El codificador también monitoreará la posición de la puerta cuando el operador se esté utilizando en modo de respaldo de batería, sin necesidad de reiniciar el codificador cuando se restablezca la energía.

Codificador confiable y preciso

Codificador confiable y preciso

Montado en la parte superior de la caja de engranajes, el codificador permite una configuración de límites fácil e infalible, así como un montaje sencillo del operador en el lado izquierdo o derecho. También facilita funciones avanzadas de la puerta, como el arranque y parada suaves, los límites de apertura duales y la supervisión del movimiento: si la puerta deja de moverse durante su ciclo, el codificador detecta la falta de movimiento y detiene el funcionamiento para evitar daños adicionales al operador y/o a la puerta. El codificador también monitoreará la posición de la puerta cuando el operador se esté utilizando en modo de respaldo de batería, sin necesidad de reiniciar el codificador cuando se restablezca la energía.

Elija la longitud de su cable

El motor del PULSE 300 viene equipado con una longitud precableada de un cable de 5 conductores para una fácil conexión al panel de control. Seleccione la longitud de cable que necesita de su elección de 10, 15, 20 o 25 pies e inserte esta longitud en el número de pieza del operador de la puerta, reemplazando “YY”.

Especificaciones

Potencia

Motores de 90 V CC disponibles en 1/2, 3/4 y 1 HP

Voltaje de entrada

110–240 V CA, monofásico

Uso de la relación de transmisión de la caja de engranajes

La relación 30:1 es más adecuada para puertas equilibradas que requieren alta velocidad
La relación 40:1 se recomienda para la mayoría de aplicaciones comerciales con puertas equilibradas
La relación 50:1 se recomienda cuando se utilizan resortes de empuje o parachoques

Normas de seguridad

Certificado UL 325 para aplicaciones comerciales - archivo E516991

Tipos de puertas compatibles

Seccional equilibrada
Enrollable de acero o reja, equilibrada
Corrediza (p. ej., puertas frigoríficas)

Ciclo de trabajo

Servicio continuo ilimitado, sin necesidad de periodos de enfriamiento

Montaje

Izquierda, derecha o eje central

Opciones

Polipasto de cadena para accionamiento manual
Protección contra la intemperie

Garantía

2 años o 1.000.000 de ciclos contra defectos de fabricación

Tabla de selección de modelos

Todos los pesos máximos de puerta indicados a continuación se basan en las capacidades de los tambores de puertas seccionales equilibradas de elevación estándar.

N.º de modelo	Motor (HP)	Reductor			Peso máx. de la puerta (lb)			Tamaño máx. de la puerta (pies²)
N.º de modelo	Motor (HP)	Tamaño del eje (in.)	Tamaño del reductor	Relación del reductor	Tambor D400-144	Tambor D525-216	Tambor D800-384	Tamaño máx. de la puerta (pies²)
PDC-300-050-1-30/50-YY	1/2	1	50	30:1	750¹	599	395	200
PDC-300-050-1-40/50-YY	1/2	1	50	40:1	750¹	799	526	200
PDC-300-050-1-50/50-YY	1/2	1	50	50:1	750¹	998	658	200
PDC-300-050-1.25-30/75-YY	1/2	1 1/4	75	30:1	N/A²	600	395	200
PDC-300-050-1.25-40/75-YY	1/2	1 1/4	75	40:1	N/A²	800	527	200
PDC-300-050-1.25-50/75-YY	1/2	1 1/4	75	50:1	N/A²	999	659	200
PDC-300-075-1-30/50-YY	3/4	1	50	30:1	750¹	900	593	350
PDC-300-075-1-40/50-YY	3/4	1	50	40:1	750¹	1200	791	350
PDC-300-075-1-50/50-YY	3/4	1	50	50:1	750¹	1500	989	350
PDC-300-075-1-30/63-YY	3/4	1	63	30:1	750¹	899	592	350
PDC-300-075-1-40/63-YY	3/4	1	63	40:1	750¹	1198	790	350
PDC-300-075-1-50/63-YY	3/4	1	63	50:1	750¹	1498	987	350
PDC-300-075-1.25-30/75-YY	3/4	1 1/4	75	30:1	N/A²	899	593	350
PDC-300-075-1.25-40/75-YY	3/4	1 1/4	75	40:1	N/A²	1200	791	350
PDC-300-075-1.25-50/75-YY	3/4	1 1/4	75	50:1	N/A²	1499	988	350
PDC-300-100-1-30/63-YY	1	1	63	30:1	750¹	1198	790	500
PDC-300-100-1-40/63-YY	1	1	63	40:1	750¹	1500¹	1053	500
PDC-300-100-1-50/63-YY	1	1	63	50:1	750¹	1500¹	1317	500
PDC-300-100-1.25-30/75-YY	1	1 1/4	75	30:1	N/A²	1199	791	500
PDC-300-100-1.25-40/75-YY	1	1 1/4	75	40:1	N/A²	1500¹	1054	500
PDC-300-100-1.25-50/75-YY	1	1 1/4	75	50:1	N/A²	1500¹	1318	500

Notas:

Sustituya «YY» por la longitud de cable necesaria.

¹ Peso máximo permitido para este tambor.
² El tambor D400-144 solo está disponible con eje de 1".

La capacidad de elevación del operador generalmente excede la capacidad del tambor.
Todos los valores corresponden a un ciclo de trabajo continuo ilimitado, sin necesidad de periodos de enfriamiento.

Para puertas equilibradas de mayor tamaño o peso, descubra la serie PULSE 400.
