Operador de puertas comerciales PULSE 500

Serie PULSE 500

Operador de puerta comercial

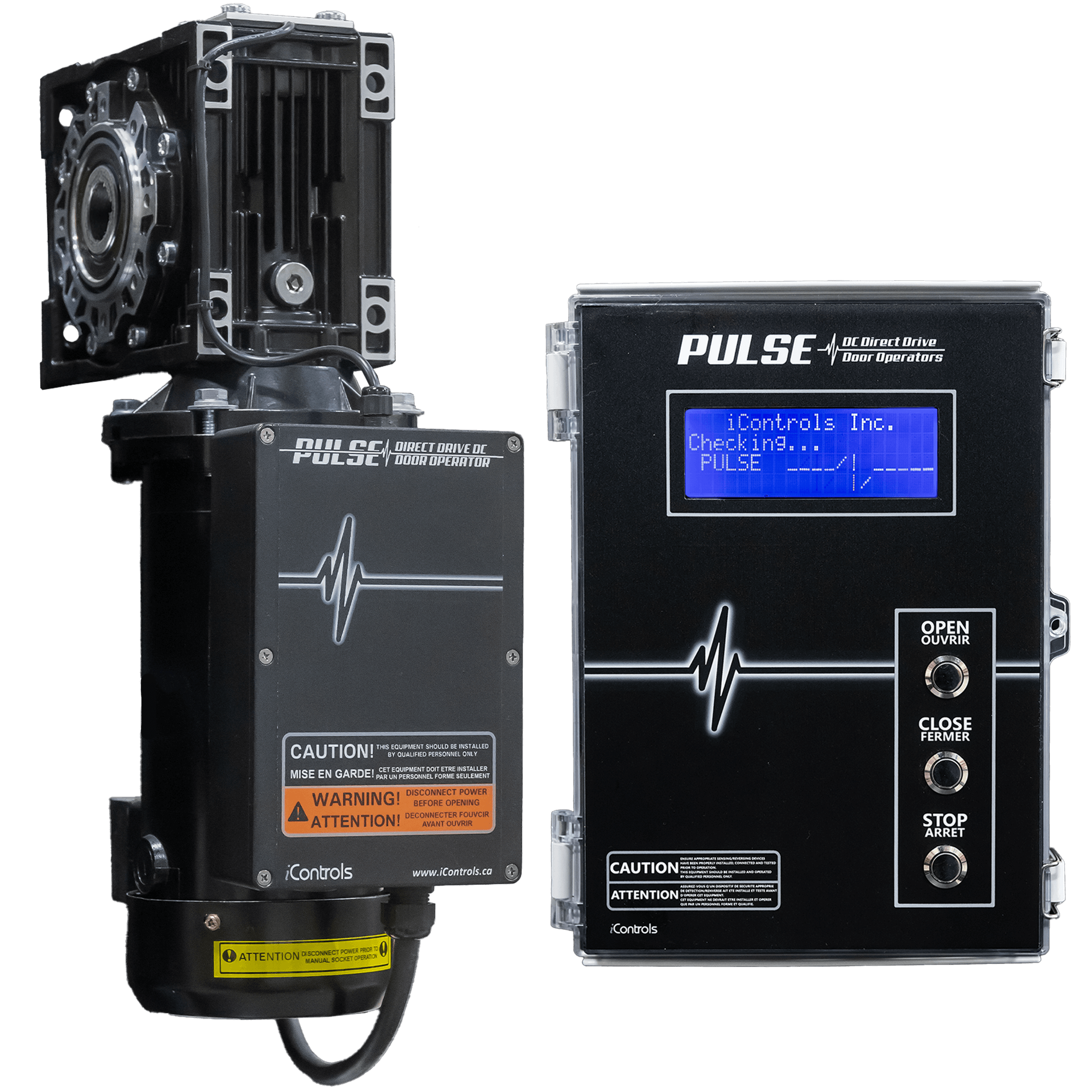

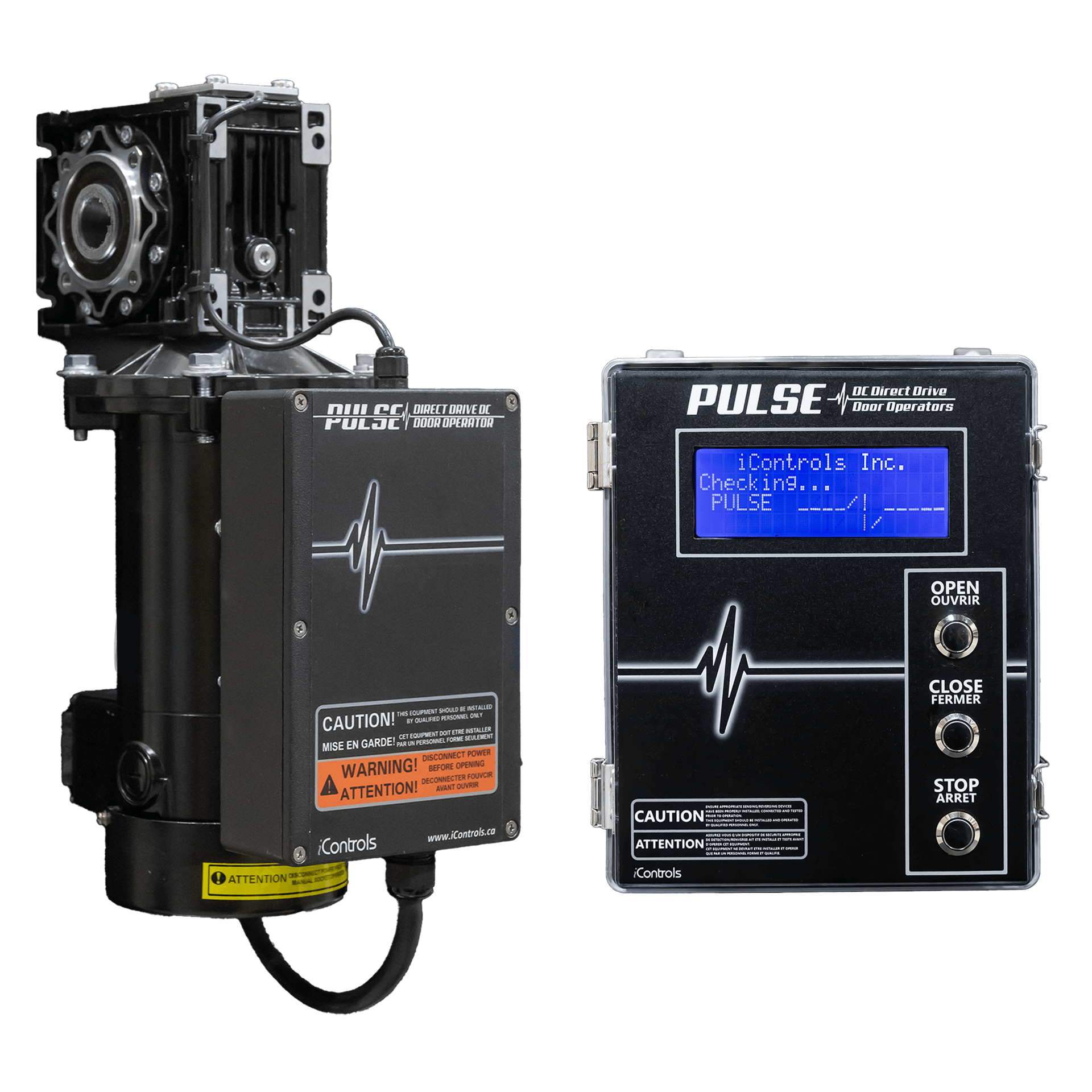

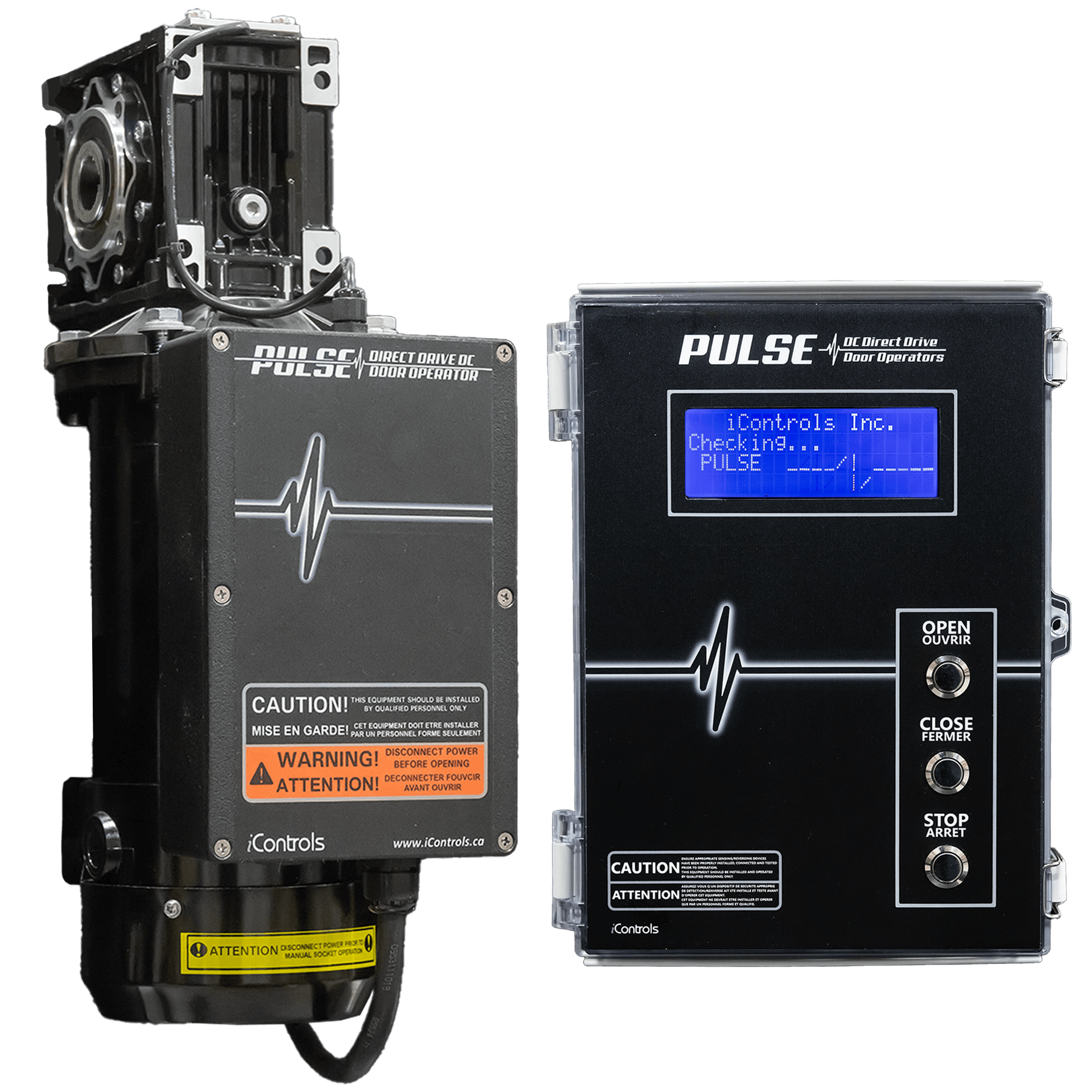

El PULSE 500 de accionamiento directo de CC es nuestro operador comercial PULSE original y ahora se considera un modelo heredado. Es la base de la tecnología en todos nuestros modelos de operadores sucesivos y proporcionó el prototipo para todos los avances que hemos realizado desde su lanzamiento en 2017.

Aunque el PULSE 500 sigue siendo una excelente opción para puertas seccionales comerciales de alto ciclo, recomendamos a los clientes que exploren la serie PULSE 300, que ofrece tecnología más avanzada, instalación más rápida y mayor fiabilidad. El PULSE 300 también cuenta con un sistema de batería de respaldo integrada que se activa automáticamente durante una interrupción de energía, proporcionando plena funcionalidad de la puerta a una velocidad operativa reducida.

Desplácese hacia abajo para obtener más información sobre la serie PULSE 500, incluyendo características, especificaciones, tabla de selección de modelos y soporte de instalación, o haga clic aquí para ser dirigido a la página de producto del PULSE 300.

Contactar ventas

Características

Motores de CC de 90 V de alta potencia

Utilizamos motores de CC de 90 V con potencias nominales que varían desde 1/2 HP hasta 1 HP, combinados con cajas de engranajes disponibles en múltiples tamaños y relaciones para garantizar una fuerza y velocidad óptimas para sus aplicaciones comerciales.

Motores de CC de 90 V de alta potencia

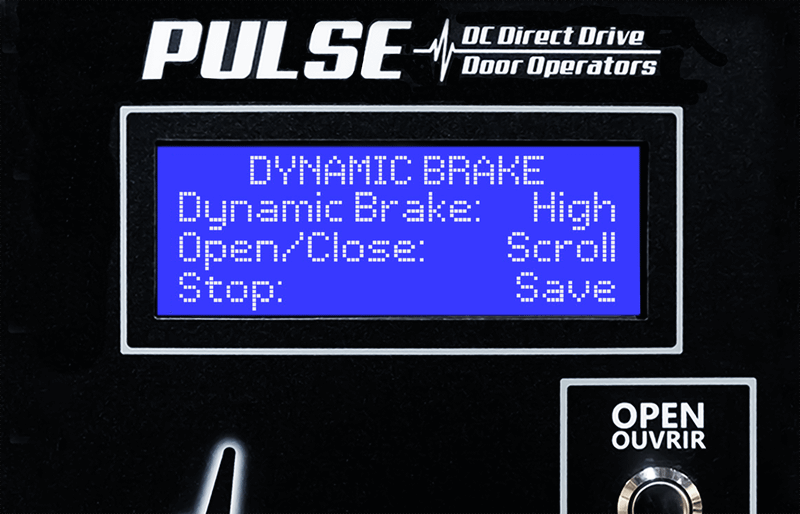

Frenado dinámico programable

No todas las puertas se pueden equilibrar perfectamente. Para contrarrestar la alta inercia, utilice la función de frenado dinámico para ayudar en la desaceleración y optimizar la parada suave cuando la puerta se cierra.

Frenado dinámico programable

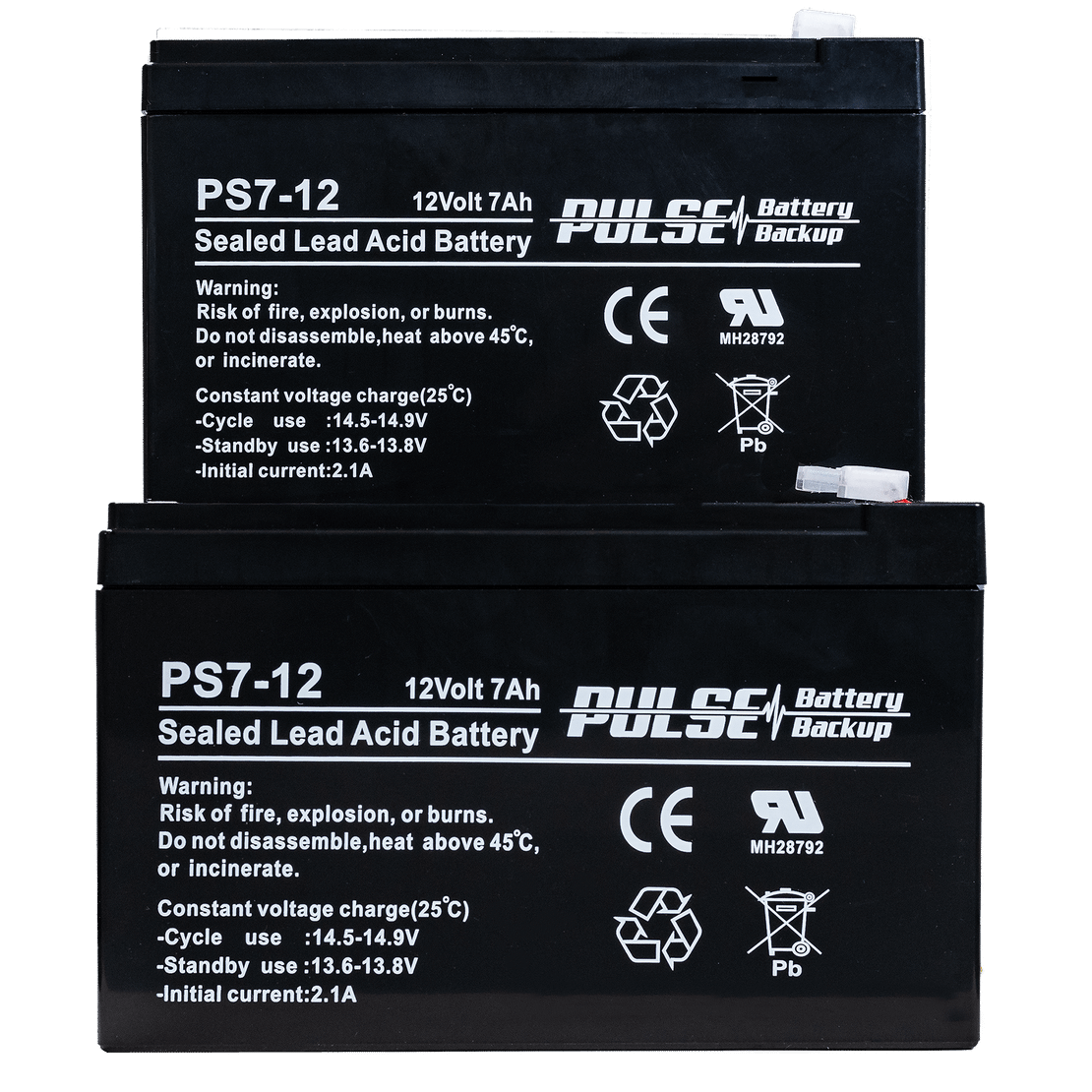

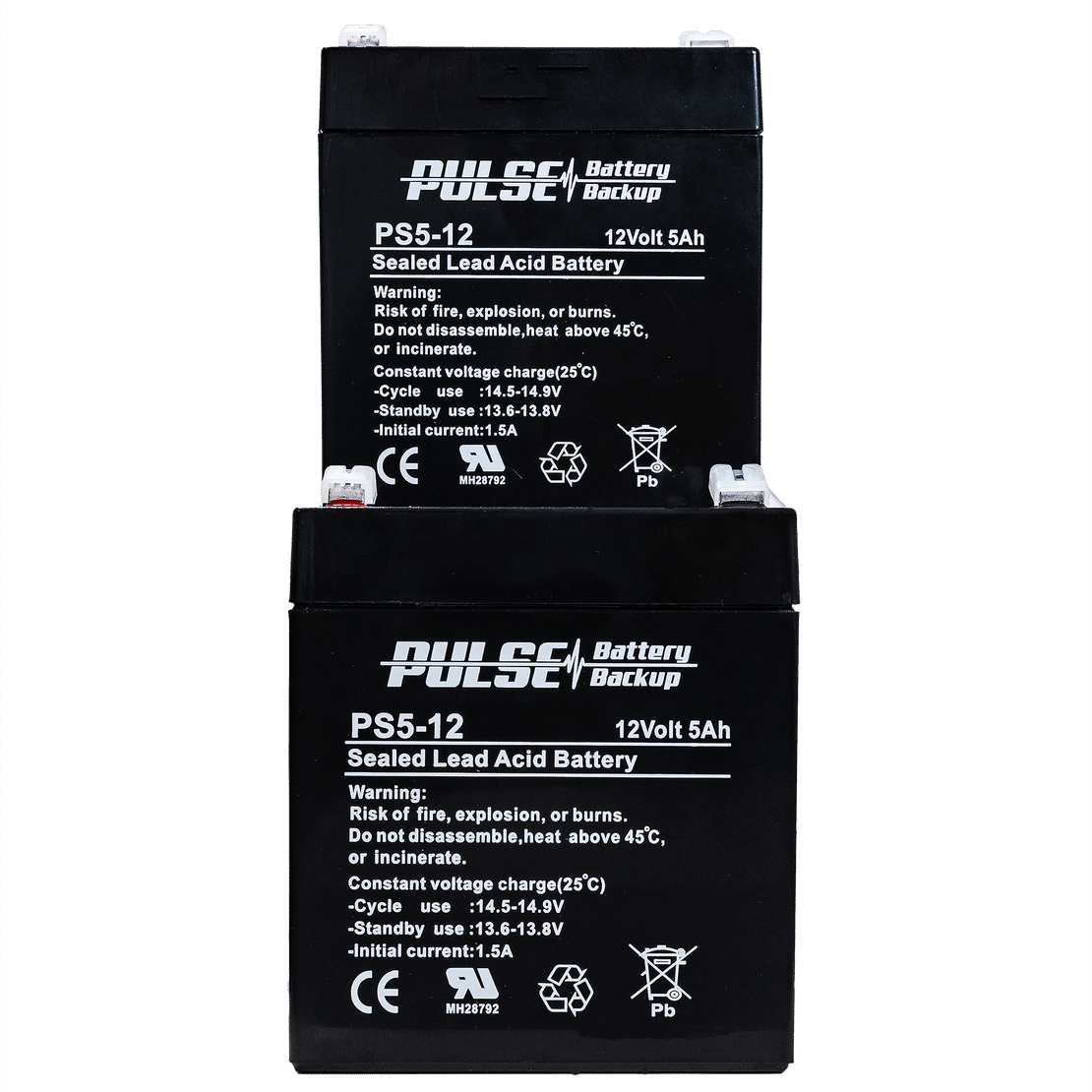

Batería de respaldo de 24V integrada

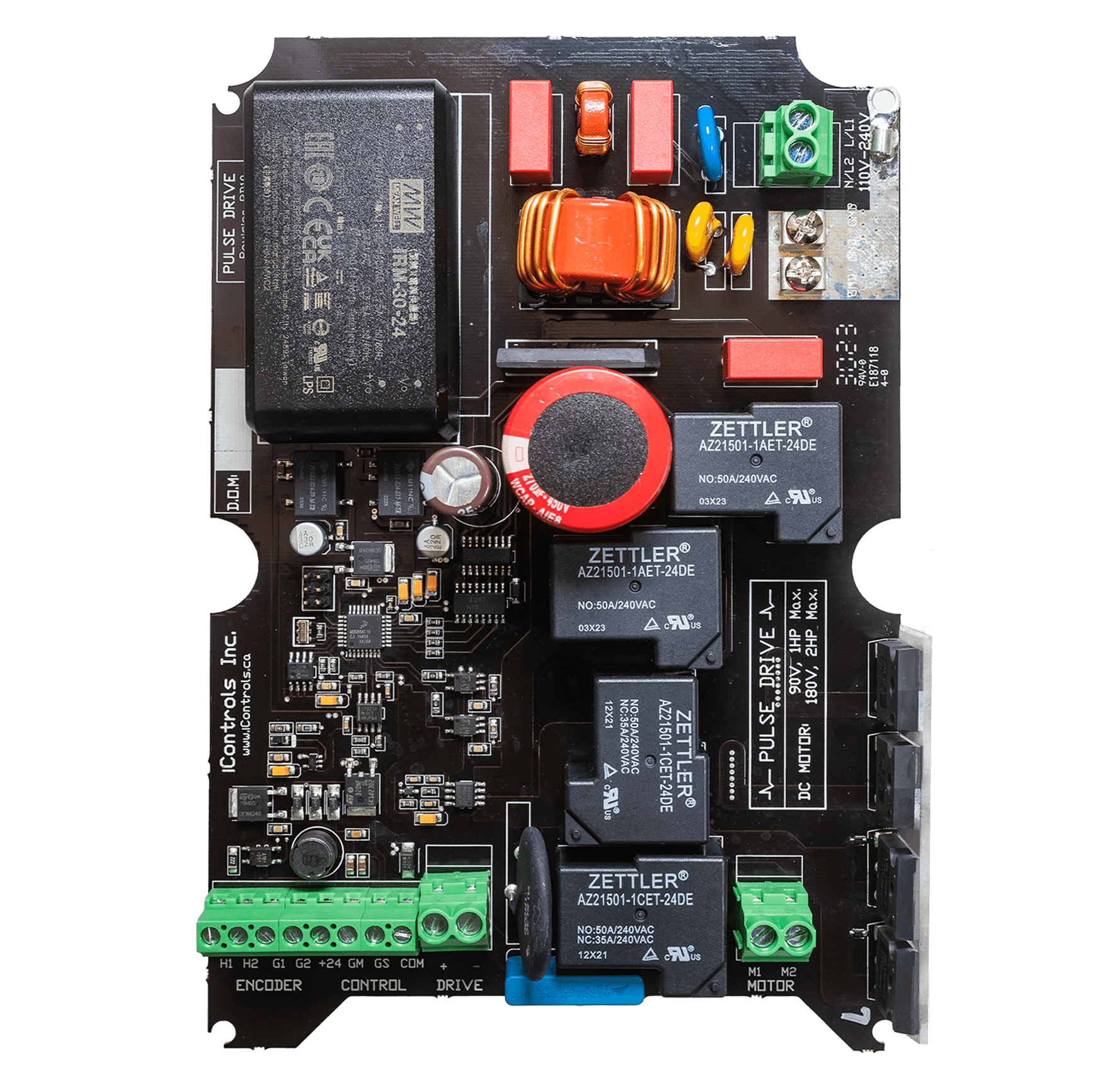

En caso de un corte de energía, las baterías incluidas proporcionan energía para múltiples ciclos de la puerta. Construida en un circuito separado, la batería de respaldo PULSE funcionará incluso si una placa se daña, lo que la distingue de todos los demás sistemas que dependen de la funcionalidad completa de su placa de circuito impreso. Un cargador de goteo incorporado garantiza que las baterías estén siempre cargadas y listas.

Batería de respaldo de 24V integrada

Arranque y parada suaves ajustables

Esta característica ofrece una aceleración y desaceleración suave y controlada de la puerta, lo que ayuda a prolongar la vida útil de sus partes mecánicas. También ayuda a prevenir el lanzamiento del cable. La distancia tanto de la aceleración como de la desaceleración se puede programar para adaptarse a los requisitos de la puerta según sea necesario.

Arranque y parada suaves ajustables

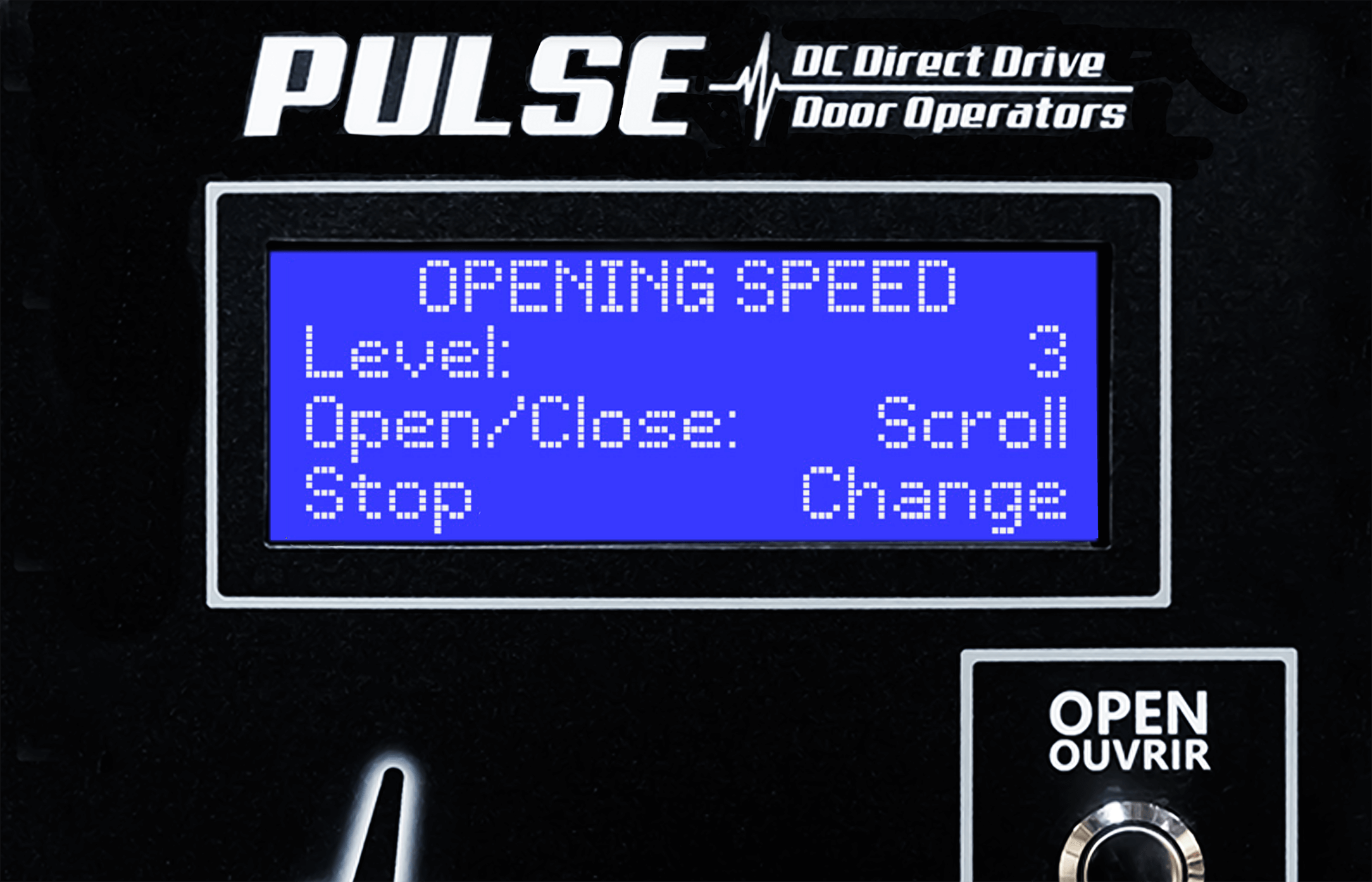

Velocidades de apertura y cierre programables

Los operadores de puertas PULSE están diseñados para alcanzar velocidades de apertura de hasta 24”/s y velocidades de cierre de hasta 16”/s, sin embargo, se pueden ajustar para adaptarse mejor a la aplicación. Las configuraciones de menú simples permiten seleccionar velocidades de 1 (la más lenta) a 5 (la más rápida).

Velocidades de apertura y cierre programables

Monitoreo inteligente de fuerza

Si la puerta golpea una obstrucción o se atasca, el sistema detectará el cambio de fuerza y detendrá la operación de apertura o invertirá la operación de cierre para evitar daños mayores. Esta característica integrada prácticamente elimina la necesidad de bordes de seguridad de terceros.

Vea la rapidez con la que el monitoreo inteligente de fuerza reacciona de forma instantánea en la demostración en video de nuestro blog.

Monitoreo inteligente de fuerza

Vea la rapidez con la que el monitoreo inteligente de fuerza reacciona de forma instantánea en la demostración en video de nuestro blog.

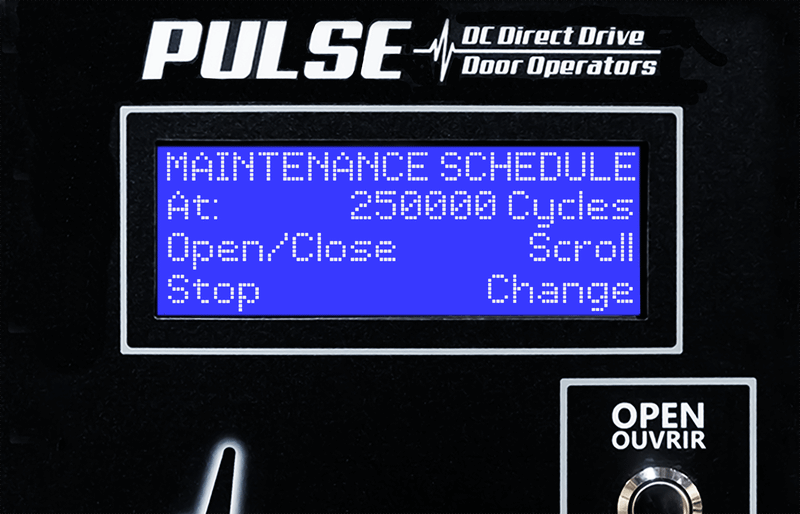

Programa de mantenimiento

Establezca un recordatorio de mantenimiento que se muestre en la pantalla LCD después de un número seleccionado de ciclos del operador de la puerta. El valor predeterminado de fábrica está configurado en 250 000 ciclos (para el reemplazo de las escobillas del motor), pero se puede modificar en incrementos de 100 000 ciclos. Utilice esta función para iniciar un programa de mantenimiento que pueda garantizar la salud a largo plazo de su puerta y operador comercial.

Programa de mantenimiento

Temporizador de cierre programable

Configure su puerta para que se cierre automáticamente después de un retraso de apertura seleccionable de 1 a 99 segundos.

Temporizador de cierre programable

Configure su puerta para que se cierre automáticamente después de un retraso de apertura seleccionable de 1 a 99 segundos.

Advertencia de cierre de puerta

Cuando el temporizador de cierre está activado, esta función activará la luz roja en su señal de tráfico antes de que se cierre la puerta. Programable de 1 a 9 segundos, utilice esta función de seguridad como una alerta temprana para sus trabajadores. Se utiliza mejor con los semáforos LED Stop & Go de iControls^®.

Advertencia de cierre de puerta

Verificación de balanceo de la puerta

Los abrepuertas PULSE cuentan con una opción de menú de verificación de balanceo. Una vez seleccionada, la puerta se mueve automáticamente a través de un ciclo completo e informa en la pantalla LCD la diferencia de fuerza requerida para abrir la puerta en comparación con cerrarla. Utilice estos datos para verificar el equilibrio adecuado de la puerta sin necesidad de quitar el operador y elimine las conjeturas al equilibrar la puerta. Una puerta bien balanceada extenderá la vida útil de los resortes de la puerta y maximizará el rendimiento de la batería de respaldo.

Verificación de balanceo de la puerta

Opción de protección contra la intemperie

iControls recomienda una actualización disponible para todas las aplicaciones resistentes a la intemperie. Los motores estándar de los operadores PULSE tienen una clasificación IP44 y podrían ser vulnerables a la entrada de agua. Además, los sensores fotoeléctricos reflectantes pueden verse afectados por la condensación en el reflector, lo que impide un funcionamiento confiable en tales condiciones.

Con el fin de garantizar un rendimiento ininterrumpido, nuestra actualización económica y resistente a la intemperie sella los puntos de entrada en la caja de conexiones del motor e incluye un sensor fotoeléctrico de barrera NEMA 4X en lugar de una fotocélula reflectante.

Para solicitar la opción de protección contra la intemperie, agregue el sufijo "-WP" al número de modelo del operador de la puerta.

Opción de protección contra la intemperie

Para solicitar la opción de protección contra la intemperie, agregue el sufijo "-WP" al número de modelo del operador de la puerta.

Codificador confiable y preciso

Montado en la parte superior de la caja de engranajes, el codificador permite una configuración de límites fácil e infalible, así como un montaje sencillo del operador en el lado izquierdo o derecho. También facilita funciones avanzadas de la puerta, como el arranque y parada suaves, los límites de apertura duales y la supervisión del movimiento: si la puerta deja de moverse durante su ciclo, el codificador detecta la falta de movimiento y detiene el funcionamiento para evitar daños adicionales al operador y/o a la puerta. El codificador también monitoreará la posición de la puerta cuando el operador se esté utilizando en modo de respaldo de batería, sin necesidad de reiniciar el codificador cuando se restablezca la energía.

Especificaciones

Potencia

Motores de 90V CC disponibles en 1/2, 3/4 y 1 HP

Voltaje

110V - 240V CA, monofásico

Normas de seguridad

Certificado UL 325 para aplicaciones comerciales - Archivo E516991

Tipos de puertas compatibles

Seccional

Ciclo de trabajo

Servicio continuo

Montaje

Izquierda, derecha o eje central

Garantía

2 años / 1 millón de ciclos

Tabla de selección de modelos

N.º de modelo	Motor (HP)	Reductor			Peso máx. de la puerta (lb)			Tamaño máx. de la puerta (pies²)
N.º de modelo	Motor (HP)	Tamaño del eje (in.)	Tamaño del reductor	Relación del reductor	Tambor D400-144	Tambor D525-216	Tambor D800-384	Tamaño máx. de la puerta (pies²)
PDC-500-1-30	1/2	1	50	30:1	750^*	599	395	200
PDC-500-1-40	1/2	1	50	40:1	750^*	799	526	200
PDC-500-1-50	1/2	1	50	50:1	750^*	998	658	200
PDC-500-1-60	1/2	1	50	60:1	750^*	1198	790	200
PDC-750-1-30	3/4	1	50	30:1	750^*	899	593	350
PDC-750-1-40	3/4	1	50	40:1	750^*	1199	790	350
PDC-750-1-50	3/4	1	50	50:1	750^*	1499	988	350
PDC-750-1-60	3/4	1	63	60:1	750^*	1500^*	1185	350
PDC-750-1.25-30	3/4	1 1/4	75	30:1	N/A^**	899	593	350
PDC-750-1.25-40	3/4	1 1/4	75	40:1	N/A^**	1200	791	350
PDC-750-1.25-50	3/4	1 1/4	75	50:1	N/A^**	1499	988	350
PDC-750-1-25-60	3/4	1 1/4	75	60:1	N/A^**	1500^*	1186	350
PDC-1000-1-30	1	1	63	30:1	750^*	1198	790	500
PDC-1000-1-40	1	1	63	40:1	750^*	1500^*	1053	500
PDC-1000-1-50	1	1	63	50:1	750^*	1500^*	1317	500
PDC-1000-1-60	1	1	63	60:1	750^*	1500^*	1580	500
PDC-1000-1.25-30	1	1 1/4	75	30:1	N/A^**	1199	791	500
PDC-1000-1.25-40	1	1 1/4	75	40:1	N/A^**	1500^*	1054	500
PDC-1000-1.25-50	1	1 1/4	75	50:1	N/A^**	1500^*	1318	500
PDC-1000-1.25-60	1	1 1/4	75	60:1	N/A^**	1500^*	1581	500

Nota: El peso máximo de la puerta se basa en las capacidades de los tambores de las puertas seccionales de elevación estándar con contrapeso.
^*Peso máximo permitido para este tambor. La capacidad de elevación del operador excede la capacidad del tambor.
^**El tambor D400-144 solo está disponible con eje de 1".
