Fonctionnalités
Moteurs CC de 90 V haute puissance
Nous utilisons des moteurs CC de 90 V à puissance nominale allant de 1/2 HP à 1 HP, combinés à des boîtes de vitesses disponibles en plusieurs tailles et rapports pour garantir une force et une vitesse optimales pour vos applications commerciales.
Moteurs CC de 90 V haute puissance
Nous utilisons des moteurs CC de 90 V à puissance nominale allant de 1/2 HP à 1 HP, combinés à des boîtes de vitesses disponibles en plusieurs tailles et rapports pour garantir une force et une vitesse optimales pour vos applications commerciales.
Fonctionnement en service continu illimité
Fonctionnement en service continu illimité
Sélection du type de porte
Sélection du type de porte
Batterie de secours 24 V intégrée
En cas de panne de courant, les batteries 9 Ah incluses prennent le relais pour assurer la continuité du fonctionnement de la porte. La porte fonctionnera normalement, mais plus lentement, jusqu'à ce que le courant soit rétabli ou que les batteries soient faibles. Lorsque le niveau de charge est faible, le fonctionnement normal de la porte est interrompu pour préserver la durée de vie de la batterie, et la porte reste dans la position « Last Cycle » (Dernier cycle) présélectionnée, fonctionnant uniquement via les boutons-poussoirs du panneau avec les protocoles de pression et de maintien initiés. Un chargeur d'entretien intégré garantit que les batteries sont toujours chargées et prêtes. Si les batteries sont complètement déchargées ou manquantes, une prise de vilebrequin est fournie pour le secours mécanique.
Remarque : Aucun palan à chaîne n'est nécessaire avec la batterie de secours intégrée, mais un palan à chaîne peut tout de même être ajouté en option si vous souhaitez une commande manuelle de secours.
Batterie de secours 24 V intégrée
En cas de panne de courant, les batteries 9 Ah incluses prennent le relais pour assurer la continuité du fonctionnement de la porte. La porte fonctionnera normalement, mais plus lentement, jusqu'à ce que le courant soit rétabli ou que les batteries soient faibles. Lorsque le niveau de charge est faible, le fonctionnement normal de la porte est interrompu pour préserver la durée de vie de la batterie, et la porte reste dans la position « Last Cycle » (Dernier cycle) présélectionnée, fonctionnant uniquement via les boutons-poussoirs du panneau avec les protocoles de pression et de maintien initiés. Un chargeur d'entretien intégré garantit que les batteries sont toujours chargées et prêtes. Si les batteries sont complètement déchargées ou manquantes, une prise de vilebrequin est fournie pour le secours mécanique.
Remarque : Aucun palan à chaîne n'est nécessaire avec la batterie de secours intégrée, mais un palan à chaîne peut tout de même être ajouté en option si vous souhaitez une commande manuelle de secours.
Démarrage et arrêt progressifs réglables
Démarrage et arrêt progressifs réglables
Vitesses d’ouverture et de fermeture programmables
Vitesses d’ouverture et de fermeture programmables
Surveillance intelligente de la force
Si la porte heurte un obstacle ou se coince, le système détecte le changement de force et arrête l'ouverture ou inverse la fermeture pour éviter d'autres dommages. Cette fonction intégrée élimine pratiquement le besoin de bords de sécurité tiers.
Regardez à quel point la surveillance intelligente de la force réagit instantanément dans la démonstration vidéo de notre blog.
Surveillance intelligente de la force
Si la porte heurte un obstacle ou se coince, le système détecte le changement de force et arrête l'ouverture ou inverse la fermeture pour éviter d'autres dommages. Cette fonction intégrée élimine pratiquement le besoin de bords de sécurité tiers.
Regardez à quel point la surveillance intelligente de la force réagit instantanément dans la démonstration vidéo de notre blog.
Panneau de commande LCD au niveau du sol
Panneau de commande LCD au niveau du sol

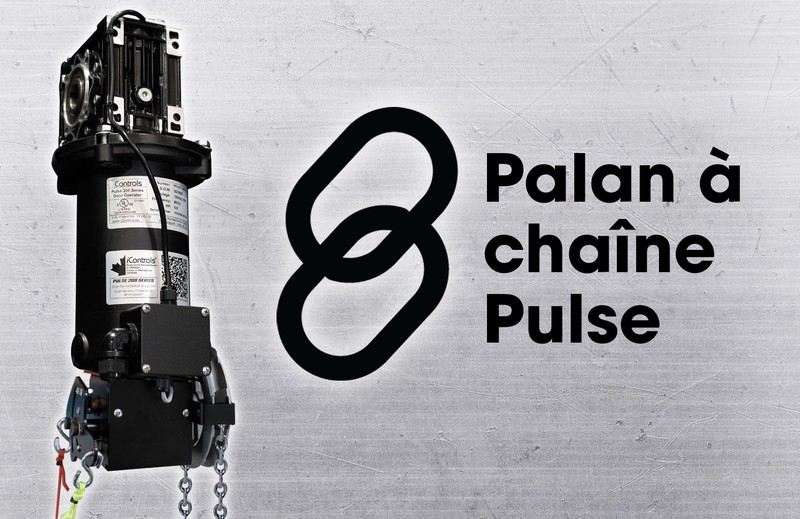

Option de palan à chaîne
Le palan à chaîne PULSE améliore la fiabilité en assurant un fonctionnement manuel lors des pannes de courant prolongées. Simple à utiliser, il s'enclenche avec un cordon rouge et se déclenche avec un cordon vert. Il évite les temps d'arrêt, protège les opérations et offre une tranquillité d'esprit aux entreprises nécessitant une performance ininterrompue.
Une chaîne de 26 pi est fournie pour une porte à levée standard de 12,5 pi de hauteur, ainsi que 13 pi de corde pour enclencher et déclencher le palan. Si une chaîne et une corde supplémentaires sont nécessaires, des ensembles additionnels de 26 pi peuvent être commandés.
Veuillez nous contacter pour commander un ensemble de chaîne supplémentaire ou pour toute autre adaptation sur mesure. Pour commander, ajoutez le suffixe « -CH » au numéro de modèle de l'opérateur de porte.
En savoir plus dans le guide d'installation du palan à chaîne PULSE.
Option de palan à chaîne
Le palan à chaîne PULSE améliore la fiabilité en assurant un fonctionnement manuel lors des pannes de courant prolongées. Simple à utiliser, il s'enclenche avec un cordon rouge et se déclenche avec un cordon vert. Il évite les temps d'arrêt, protège les opérations et offre une tranquillité d'esprit aux entreprises nécessitant une performance ininterrompue.
Une chaîne de 26 pi est fournie pour une porte à levée standard de 12,5 pi de hauteur, ainsi que 13 pi de corde pour enclencher et déclencher le palan. Si une chaîne et une corde supplémentaires sont nécessaires, des ensembles additionnels de 26 pi peuvent être commandés.
Veuillez nous contacter pour commander un ensemble de chaîne supplémentaire ou pour toute autre adaptation sur mesure. Pour commander, ajoutez le suffixe « -CH » au numéro de modèle de l'opérateur de porte.
En savoir plus dans le guide d'installation du palan à chaîne PULSE.
Activation du verrouillage de porte
Activation du verrouillage de porte
Minuterie de fermeture programmable
Minuterie de fermeture programmable
Avertissement de fermeture de porte
Avertissement de fermeture de porte
Vérification de l’équilibre de la porte
Vérification de l’équilibre de la porte
Option de protection contre les intempéries
iControls recommande une mise à niveau disponible pour toutes les applications résistantes aux intempéries. Les moteurs standard des opérateurs PULSE ont un indice de protection IP44 et pourraient être vulnérables aux infiltrations d'eau. De plus, les capteurs photo-électriques réfléchissants peuvent être affectés par la condensation sur le réflecteur, empêchant un fonctionnement fiable dans de telles conditions.
Afin de garantir un fonctionnement ininterrompu, notre mise à niveau économique et résistante aux intempéries scelle les points d'entrée sur la boîte de jonction du moteur et inclut un capteur à faisceau direct NEMA 4X à la place d'une cellule photoélectrique réfléchissante.
Pour commander l'option de protection contre les intempéries, ajoutez le suffixe "-WP" au numéro de modèle de l'opérateur de porte.
Option de protection contre les intempéries
iControls recommande une mise à niveau disponible pour toutes les applications résistantes aux intempéries. Les moteurs standard des opérateurs PULSE ont un indice de protection IP44 et pourraient être vulnérables aux infiltrations d'eau. De plus, les capteurs photo-électriques réfléchissants peuvent être affectés par la condensation sur le réflecteur, empêchant un fonctionnement fiable dans de telles conditions.
Afin de garantir un fonctionnement ininterrompu, notre mise à niveau économique et résistante aux intempéries scelle les points d'entrée sur la boîte de jonction du moteur et inclut un capteur à faisceau direct NEMA 4X à la place d'une cellule photoélectrique réfléchissante.
Pour commander l'option de protection contre les intempéries, ajoutez le suffixe "-WP" au numéro de modèle de l'opérateur de porte.
Encodeur fiable et précis
Encodeur fiable et précis
Choisissez la longueur de votre câble
Spécifications
Puissance
- Moteurs CC de 90 V disponibles en 1/2, 3/4 et 1 HP
Tension d’entrée
- 110 à 240 V CA, monophasé
Utilisation du rapport de boîte de vitesses
- Le rapport 30:1 est mieux adapté aux exigences de vitesse élevée pour les portes équilibrées
- Le rapport 40:1 est recommandé pour la plupart des applications commerciales avec portes équilibrées
- Le rapport 50:1 est recommandé lors de l’utilisation de ressorts pousseurs / amortisseurs
Normes de sécurité
- Homologué UL 325 pour les applications commerciales - fichier E516991
Types de portes compatibles
- Sectionnelle équilibrée
- Roulante en acier ou à grille, équilibrée
- Coulissante (p. ex., portes frigorifiques)
Cycle de service
- Service continu illimité, sans période de refroidissement requise
Montage
- À gauche, à droite ou au milieu de l’arbre
Options
- Palan à chaîne pour fonctionnement manuel
- Protection contre les intempéries
Garantie
- 2 ans ou 1 000 000 de cycles contre les défauts de fabrication
Tableau de sélection des modèles
Tous les poids maximaux de porte ci-dessous sont basés sur la capacité des tambours de porte sectionnelle équilibrée à levée standard.
| N° de modèle | Moteur (HP) | Réducteur | Poids maximal de la porte (lb) | Taille maximale de la porte (pi2) | ||||
|---|---|---|---|---|---|---|---|---|
| Taille de l'arbre (po) | Taille du réducteur | Rapport de réduction | Tambour D400-144 | Tambour D525-216 | Tambour D800-384 | |||
| PDC-300-050-1-30/50-YY | 1/2 | 1 | 50 | 30:1 | 7501 | 599 | 395 | 200 |
| PDC-300-050-1-40/50-YY | 1/2 | 1 | 50 | 40:1 | 7501 | 799 | 526 | 200 |
| PDC-300-050-1-50/50-YY | 1/2 | 1 | 50 | 50:1 | 7501 | 998 | 658 | 200 |
| PDC-300-050-1.25-30/75-YY | 1/2 | 1 1/4 | 75 | 30:1 | N/A2 | 600 | 395 | 200 |
| PDC-300-050-1.25-40/75-YY | 1/2 | 1 1/4 | 75 | 40:1 | N/A2 | 800 | 527 | 200 |
| PDC-300-050-1.25-50/75-YY | 1/2 | 1 1/4 | 75 | 50:1 | N/A2 | 999 | 659 | 200 |
| PDC-300-075-1-30/50-YY | 3/4 | 1 | 50 | 30:1 | 7501 | 900 | 593 | 350 |
| PDC-300-075-1-40/50-YY | 3/4 | 1 | 50 | 40:1 | 7501 | 1200 | 791 | 350 |
| PDC-300-075-1-50/50-YY | 3/4 | 1 | 50 | 50:1 | 7501 | 1500 | 989 | 350 |
| PDC-300-075-1-30/63-YY | 3/4 | 1 | 63 | 30:1 | 7501 | 899 | 592 | 350 |
| PDC-300-075-1-40/63-YY | 3/4 | 1 | 63 | 40:1 | 7501 | 1198 | 790 | 350 |
| PDC-300-075-1-50/63-YY | 3/4 | 1 | 63 | 50:1 | 7501 | 1498 | 987 | 350 |
| PDC-300-075-1.25-30/75-YY | 3/4 | 1 1/4 | 75 | 30:1 | N/A2 | 899 | 593 | 350 |
| PDC-300-075-1.25-40/75-YY | 3/4 | 1 1/4 | 75 | 40:1 | N/A2 | 1200 | 791 | 350 |
| PDC-300-075-1.25-50/75-YY | 3/4 | 1 1/4 | 75 | 50:1 | N/A2 | 1499 | 988 | 350 |
| PDC-300-100-1-30/63-YY | 1 | 1 | 63 | 30:1 | 7501 | 1198 | 790 | 500 |
| PDC-300-100-1-40/63-YY | 1 | 1 | 63 | 40:1 | 7501 | 15001 | 1053 | 500 |
| PDC-300-100-1-50/63-YY | 1 | 1 | 63 | 50:1 | 7501 | 15001 | 1317 | 500 |
| PDC-300-100-1.25-30/75-YY | 1 | 1 1/4 | 75 | 30:1 | N/A2 | 1199 | 791 | 500 |
| PDC-300-100-1.25-40/75-YY | 1 | 1 1/4 | 75 | 40:1 | N/A2 | 15001 | 1054 | 500 |
| PDC-300-100-1.25-50/75-YY | 1 | 1 1/4 | 75 | 50:1 | N/A2 | 15001 | 1318 | 500 |
Remplacez « YY » par la longueur de câble requise.
1 Poids maximal admissible pour ce tambour.
2 Le tambour D400-144 est disponible uniquement avec un arbre de 1 po.
La capacité de levage de l’opérateur dépasse généralement la capacité du tambour.
Toutes les valeurs sont établies pour un cycle de service continu illimité, sans période de refroidissement requise.
Pour des portes équilibrées plus grandes ou plus lourdes, découvrez la série PULSE 400.
