Série PULSE 600
Série PULSE 600 L’opérateur de porte commerciale sans ressorts
Série PULSE 600

Série PULSE 600

Rapide ou lourde. Toujours sans ressorts.

L’opérateur de porte commerciale sans ressorts

Les portes en toile ont besoin de vitesse. Les portes lourdes en caoutchouc et en acier exigent de la prévisibilité. Le PULSE 600 maîtrise les deux. Les vitesses d’ouverture et de fermeture se règlent indépendamment en tr/min et sont maintenues constantes par un encodeur intégré au réducteur, qui compense les fluctuations de tension. Le frein électromécanique inclus s’engage instantanément pour maintenir en position la porte massive sans ressorts. Programmable à partir d’un grand panneau de commande LCD NEMA 4 installé au niveau du sol, il est couvert par une garantie de 2 ans ou 1 000 000 de cycles.
Visionner la vidéo

Un seul opérateur. Trois configurations standard.

Inutile de stocker un opérateur différent pour chaque porte ou tension d’entrée. Chaque unité partage le même moteur CC de 180 V, la même tension d’entrée universelle, les mêmes fonctionnalités et le même panneau LCD au niveau du sol. Seuls la puissance et le réducteur changent, en fonction du poids de la porte, du type d’application et de la vitesse souhaitée.
Haute vitesse<span class="font-light text-lg">&nbsp;&middot;&nbsp;Service continu</span>

Haute vitesse · Service continu

Idéal pour Portes en toile et en caoutchouc sans ressorts
Moteur 180 V CC
Puissance 1½, 2, 2½ ou 3 HP
Tension d'entrée Triphasé : 208–600 V CA 50/60 Hz
Monophasé : 208–240 V CA 50/60 Hz
Sortie du réducteur Arbre de 1 po · taille 63
Arbre de 1¼ po · tailles 75 et 90
Rapport du réducteur 10:1 · pour portes en toile
40:1 · pour portes en caoutchouc
(autres rapports offerts)
Ces trois configurations couvrent la plupart des installations. Si votre porte sans ressorts nécessite autre chose, d'autres tailles et rapports de réducteur sont offerts — communiquez avec notre équipe des ventes.

Caractéristiques

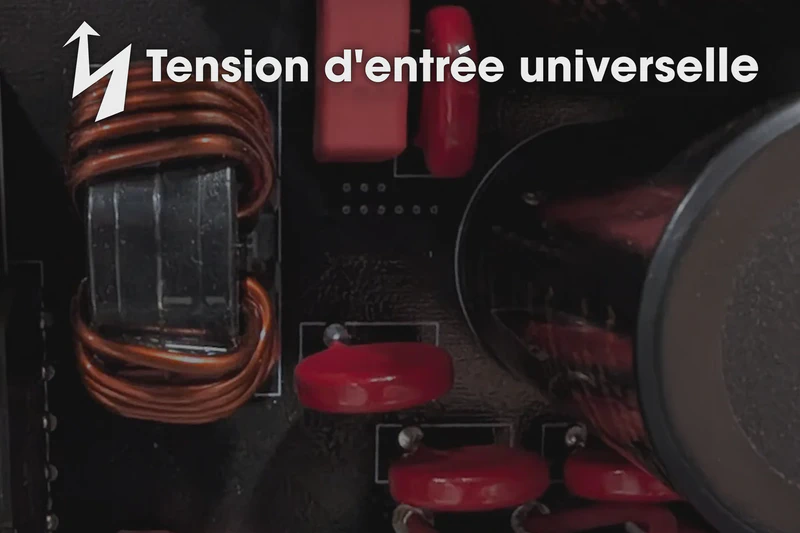

Prêt à l’emploi, partout dans le monde

Le PULSE 600 intègre une technologie en instance de brevet qui accepte une tension d’entrée universelle de 208 à 600 V CA, 50/60 Hz (triphasé) ou de 208 à 240 V CA, 50/60 Hz (monophasé), dès l’installation. Aucun transformateur abaisseur ni aucune configuration supplémentaire n’est requis. Grâce à cette flexibilité intégrée, le PULSE 600 est prêt pour des installations partout dans le monde.
Prêt à l'emploi, partout dans le monde

Contrôle de la vitesse de sortie

Programmez la vitesse de rotation (tr/min) à la sortie du réducteur pour les cycles d’ouverture et de fermeture afin d’obtenir des vitesses de porte constantes, adaptées à votre installation. L’encodeur de détection de vitesse intégré du PULSE 600 surveille en continu les fluctuations de tension et les compense, assurant une régulation de vitesse fiable et stable à chaque cycle.
Contrôle de la vitesse de sortie

Moteur-frein CC haute performance de 180 V

Chaque unité est équipée d’un moteur-frein CC de 180 V, offert en 1½, 2, 2½ ou 3 HP, jumelé à un réducteur offert en plusieurs tailles et rapports pour répondre aux exigences de l’application.
Moteur-frein CC haute performance de 180&nbsp;V

Fonctionnement en service continu illimité

Le moteur-frein CC à entraînement direct de 180 V qui équipe le PULSE 600 est conçu pour fonctionner sans arrêt. Grâce à son service continu illimité, le PULSE 600 fonctionne jour et nuit sans interruption. Le service prolongé n’est ni une mise à niveau ni un ajout : il est de série sur tous les modèles PULSE 600.
Fonctionnement en service continu illimité

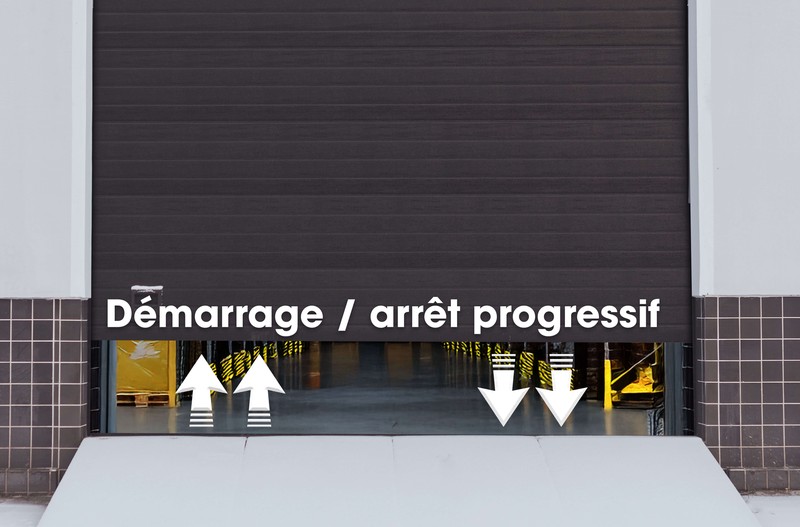

Démarrage et arrêt progressifs réglables

Cette fonction assure une accélération et une décélération douces et contrôlées de la porte, et contribue à prolonger la durée de vie de ses pièces mécaniques. Elle aide aussi à prévenir le déraillement des câbles. La distance d’accélération et de décélération peut être programmée selon les besoins de la porte.
Démarrage et arrêt progressifs réglables

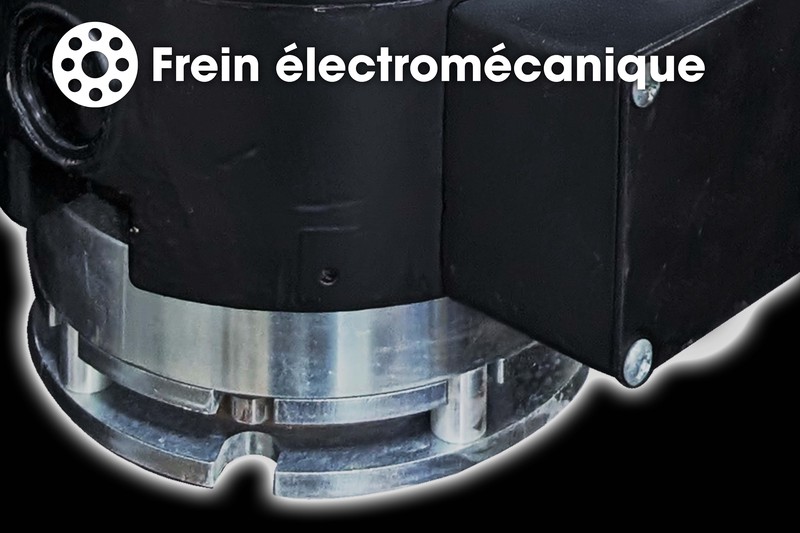

Frein électromécanique inclus

Le PULSE 600 comprend un moteur-frein électromécanique de 180 V. Monté à la base du moteur, le frein s’engage automatiquement chaque fois que l’opérateur s’arrête. Ce dispositif de sécurité immobilise solidement la porte, empêchant tout mouvement involontaire et contribuant à protéger le personnel et les installations.
Frein électromécanique inclus

Option de palan à chaîne

Le palan à chaîne PULSE renforce la fiabilité en permettant le fonctionnement manuel lors de pannes de courant prolongées. Simple à utiliser, il s'engage avec un cordon rouge et se désengage avec un cordon vert. Il évite les arrêts, protège vos activités et offre une tranquillité d'esprit aux entreprises qui ont besoin d'un fonctionnement ininterrompu.

Une chaîne de 26 pi est fournie pour une porte à levée standard de 12,5 pi de hauteur, avec 13 pi de corde pour engager et désengager le palan. S'il faut davantage de chaîne et de corde, des ensembles supplémentaires de 26 pi peuvent être commandés.

Veuillez communiquer avec nous pour commander un ensemble de chaîne supplémentaire ou pour toute autre adaptation sur mesure. Pour commander, ajoutez le suffixe « -CH » au numéro de modèle de l'opérateur.

Pour en savoir plus, consultez le guide d'installation du palan à chaîne PULSE.

Option de palan à chaîne

Panneau de commande LCD au niveau du sol

Le PULSE 600 se commande à partir d’un grand panneau logé dans un boîtier NEMA 4 et installé au niveau du sol. La plupart des raccordements électriques peuvent être effectués au sol, ce qui rend l’installation, la programmation et le dépannage beaucoup plus pratiques. Le grand écran LCD affiche des messages clairs et intuitifs, sans codes obscurs à déchiffrer.
Panneau de commande LCD au niveau du sol

Mise à niveau de protection contre les intempéries

Pour les installations exposées aux intempéries, iControls recommande une mise à niveau. Les moteurs d'opérateur PULSE standard sont classés IP44 et peuvent être vulnérables aux infiltrations d'eau. De plus, la condensation sur le réflecteur peut nuire aux photocellules réfléchissantes et empêcher un fonctionnement fiable dans ces conditions.

Pour assurer un fonctionnement sans interruption, notre mise à niveau économique scelle les points d'infiltration de la boîte de jonction du moteur et comprend un capteur à faisceau traversant NEMA 4X au lieu d'une photocellule réfléchissante.

Pour commander l'option de protection contre les intempéries, ajoutez le suffixe « -WP » au numéro de pièce de l'opérateur.

Mise à niveau de protection contre les intempéries

Minuterie de fermeture programmable

La minuterie ferme automatiquement la porte après un délai réglable de 1 à 99 secondes, pour plus de commodité et de sécurité, sans intervention manuelle.
Minuterie de fermeture programmable

Avertissement de fermeture de la porte

Lorsque la minuterie de fermeture est active, le voyant LED rouge de votre feu de signalisation Stop & Go clignote avant la fermeture de la porte. Programmable de 1 à 9 secondes, cette fonction de sécurité sert d’avertissement préalable pour vos travailleurs. Idéale avec les feux de signalisation LED Stop & Go de la série TL d’iControls®.
Avertissement de fermeture de la porte

Encodeur fiable et précis

Monté à l’intérieur du réducteur, l’encodeur simplifie le réglage des fins de course et permet un montage flexible à gauche ou à droite. Il fonctionne avec le capteur de position d’ouverture complète pour établir les limites électroniques de la porte, ce qui élimine le besoin d’un support de fin de course physique. Si la porte s’arrête de façon inattendue en cours de cycle, l’encodeur détecte la perte de mouvement et arrête immédiatement le fonctionnement pour éviter tout dommage.
Encodeur fiable et précis

Spécifications

Puissance

  • Moteurs CC de 180 V offerts en 1½, 2, 2½ et 3 HP

Tension d’entrée

  • 208–600 V CA 50/60 Hz, triphasé
  • 208–240 V CA 50/60 Hz, monophasé

Normes de sécurité

  • Conforme à la norme UL 325 pour les applications commerciales

Types de portes compatibles

  • Sans ressorts : en toile, en caoutchouc, pliante, sectionnelle, roulante en acier ou à grille

Cycle de service

  • Service continu illimité, sans période de refroidissement requise

Montage

  • À gauche, à droite ou au centre de l’arbre

Options

  • Palan à chaîne pour fonctionnement manuel
  • Protection contre les intempéries

Garantie

  • 2 ans ou 1 000 000 de cycles contre les défauts de fabrication

Ce qui est inclus

Optoeye Vitector NEMA 4X

Optoeye Vitector NEMA 4X
SA-OPTOEYE-RT

En savoir plus

Installation et soutien

Accessoires optionnels

Poste à 3 boutons

Poste à 3 boutons
PBS-3

En savoir plus
Télécommande à 3 boutons

Télécommande à 3 boutons
TXTA-200

En savoir plus
Clavier sans fil universel

Clavier sans fil universel
TXTA-KYPD

En savoir plus
Feu de signalisation rouge/vert

Feu de signalisation rouge/vert
TL96-LV-YL

En savoir plus
Détecteur de mouvement

Détecteur de mouvement
SA-PDCRADAR-01

En savoir plus
